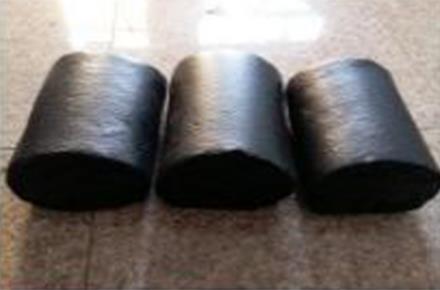

无水炮泥的***大污染来自焦油或蒽油结合剂、沥青;酚醛树脂由于溶解物有苯和酚，也有一定的污染。焦油或蒽油结合的炮泥，在生产过程、使用前存放过程中会产生恶臭的味道，会恶化炉前作业环境。

　　而出铁口堵口过程中会产生黄烟，开口过程中会产生黑色浓烟。国内很少有对炮泥环保具体性能指标的研究，有的报道141主要侧重于使用酚醛树脂或有机树脂作为结合剂，但回避了配方中有没有沥青的问题。根据与国外技术交流的意见，焦油或蒽油、沥青中含有致癌物质苯并芘上万个10巧，环保型结合剂的苯并芘含量已经可能降低到500x10-6以下。在环保炮泥研究过程中.采用Shimadzu GCMS QP2010 plus气相色谱质谱仪分析了不同结合剂中苯并芘的含量。同时发现焦油系结合剂和传统结合剂中存在苯并芘。在焦油系结合剂中苯并芘的色谱峰保留时间分别为17.628rain、18.813min、19.068min、19.449min，对应的峰面积总和为5l 854 188;在传统结合剂中苯并芘的色谱峰保留时间分别为17.561min、18.742min、18.986min、19.367min.对应的峰面积总和为42 990 681;而在环保型结合剂中没有检测出苯并芘。所研制的炮泥在3 200m3高炉使用，出铁口深度稳定在3m左右，炮泥消耗0.5kg·(t铁)～，泥条长度增加了。炮泥抗渣能力提高。如何运用环保型结合剂。并适应传统焦油类炮泥有利于操作性能的要求，又能够解决环保的问题，是今后研究的重点。
